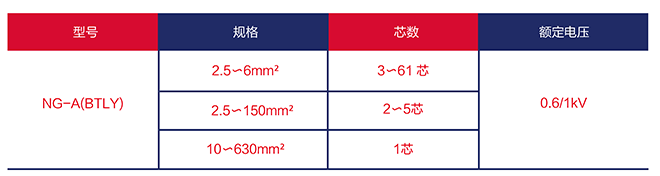

型號、規格范圍

導體規格120mm2及以上建議選用單芯電纜，以方便敷設。

型號說明示例

1  種類代號

耐火 …………………………………………………………………………………………………N

隔離 …………………………………………………………………………………………………G

等級 …………………………………………………………………………………………………A(950℃~1000℃)3小時

布線系列 ……………………………………………………………………………………………B

2  導體代號

銅導體 ………………………………………………………………………………………………T

3  絕緣代號

云母絕緣 …………………………………………………………………………………………省略

4  金屬套代號

鋁金屬套 ……………………………………………………………………………………………L

鋁合金金屬套 ……………………………………………………………………………………LH

銅金屬套 ……………………………………………………………………………………………T

銅合金金屬套 ……………………………………………………………………………………TH

5  護套代號

聚乙烯/聚烯烴 ……………………………………………………………………………………Y

※為符合各地相關驗收規范，可在型號前面加上WDZAN，WDZN，NH，ZR等功能代號，實際產品相同。

產品示例

例如：

隔離型（柔性）礦物絕緣電纜，額定電壓0.6/1kV，4芯，標稱截面120mm2，表示為：

NG-A(BTLY) 0.6/1kV 4×120

隔離型（柔性）礦物絕緣電纜，額定電壓0.6/1kV，1芯，標稱截面240mm2，表示為：

NG-A(BTLY) 0.6/1kV 1×240

可簡稱為NG-A或BTLY，又稱NG-A(BTLY)、WDZAN-BTLY、WDZAN-BTLV、BTLV、BTLYQ、BTLVQ等。

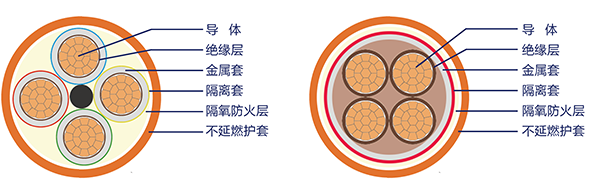

隔離型（柔性）礦物絕緣電纜結構示意圖

1. 導體：采用多股銅線絞合而成，具有良好的彎曲特性。

2. 絕緣層：采用礦物質絕緣材質。

3. 金屬套：采用鋁質軟護套，經特殊工藝加工處理，具有良好的導電性能、抗機械撞擊力、柔性彎曲等特性（可代替地線）。

4. 隔離套：采用交聯聚乙烯防水隔離層。

5. 隔氧層：采用Mg(OH)2或Al(OH)2礦物質材料，具有耐高溫、防火性能。

6. 外護層：采用低煙無毒或更好更高的塑性材質，有良好的防腐蝕特性，可根據要求選擇不同標號的材料。

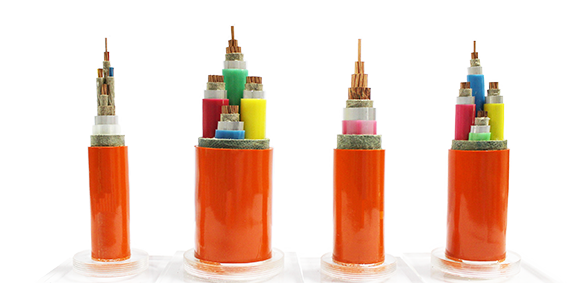

 BTLY電纜

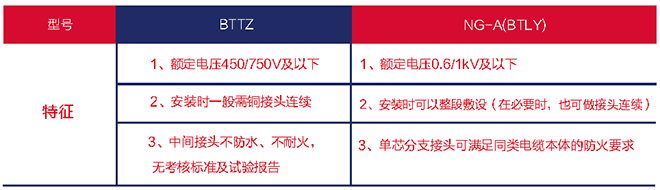

適用標準及指標差異對比

        本產品適用本公司企業標準Q/SY 1-2015《額定電壓1kV(Um=1.2kV)及以下隔離型(柔性)礦物絕緣電纜》，企標中的規范性引用文件包括：GB/T 12706《額定電壓1kV(Um=1.2kV)到35kV(Um = 40.5kV)擠包絕緣電力電纜及附件》、GB/T 17651《電纜或光纜在特定條件下燃燒的煙密度測定》、GB/T 18380《電纜和光纜在火焰條件下的燃燒試驗》、GB/T 19216《在火焰條件下電纜或光纜的線路完整性試驗》、GA 306《阻燃及耐火電纜 塑料絕緣阻燃及耐火電纜分級和要求》以及英國標準BS 6387《電纜在受火條件下保持線路完整性的耐火試驗方法》。

敷設條件及適用場合

       本產品可以在隧道、電纜溝、橋架、槽盒、豎井中、高層建筑、軌道交通、醫院、商城、展館、車庫、娛樂場所、數據中心 等重要場所輸配電線路中敷設。

特性說明

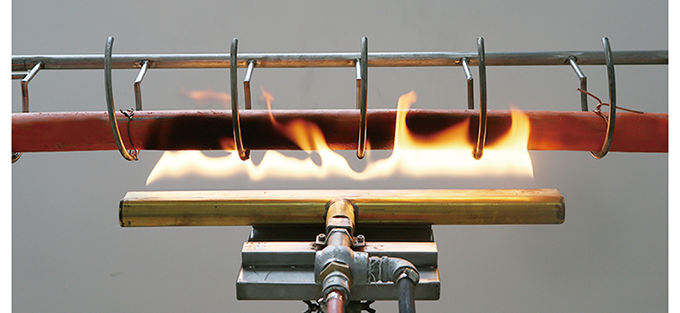

（1） BS6387耐火性能

① 950℃：火焰下持續通電180min不擊穿（C）

② 650℃：火焰下15min后承受15min的水噴淋不擊穿（W）

③ 950℃：火焰下承受15min的敲擊振動而不擊穿（Z）

（2） 可持續生產

NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜生產過程中采用的金屬套連續成型工藝使得單根電纜連續長度可滿足客戶的要求，從而做到整根無接頭，安裝過程中可以整段敷設并且無須穿管。

（3） 規格范圍廣

NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜的導體為圓形銅絞線，因此標稱截面2.5~6 mm2可生產3-61芯，2.5~150 mm2可生產2~5芯，10~300 mm2可生產單芯。

（4） 供貨周期短

采用先進的生產工藝和成熟的制造技術，使得NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜的供貨周期較短，常規型號最快可做到7個工作日交貨。

（5） 電壓等級

云母帶絕緣可使NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜的額定電壓等可達到0.6/1kV。

（6） 防水

NG-A(BTLY) 隔離型(柔性)型礦物絕緣電纜采用金屬套連續成型工藝，可以做到中間無接頭 ， 杜絕了接頭處進水的現象， 即使將電纜完全浸于水中，也可以正常運行。

（7） 防鼠蚊

NG-A(BTLY) 隔離型(柔性)型礦物絕緣電纜因?yàn)檫B續成型金屬套的存在，可有效防止鼠蚊對電纜絕緣芯的電性破壞損傷。（外護套損壞可維修后恢復）

（8） 機械強度高

NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜堅固耐用，在火災條件下抗撞擊性能優于普通鋼帶鎧裝電纜。

（9） 過載能力強

NG-A(BTLY)、BBTRZ 柔性礦物絕緣電纜的絕緣完全采用耐高溫超800℃的云母帶礦物帶材，故其短路過載能力高于常規的YJV電纜。

（10） 耐腐蝕

NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜的金屬護套具有高耐腐蝕性，一般不需要采取附加的防護措施，即使在電纜容易遭受化學品腐蝕或工業染污嚴重的地方，因?yàn)殡娎|最外層有塑料外護套的保護，仍然安全。

（11） 節能環保

NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜線芯散熱優于其他類型電纜，因此在正常工作過程中，NG-A(BTLY) 隔離型（柔性）礦物絕緣電纜的線損比常規電纜低4~7%。

（12） 防輻射、壽命長(安全可靠)

NG-A(BTLY) 隔離型(柔性)型礦物絕緣電纜中應用的無機礦物材料和金屬護套，其耐輻射能力遠高于有機型電纜的塑料絕緣和護套，可保證電纜具有長期穩定性，適用于核電領域。（我司具備中國廣核集團有限公司采購平臺電纜投標資格）

（13） 金屬套作接地芯使用須知

在訂貨合間中作明確表述，合同報價以此為準；金屬套作接地芯使用時，各芯鋁套均需用連接器連接并聯使用；接地連接器與鋁套需妥善套緊，并在其處用熱縮管封合，并存照留檔；接地連接器施工者需留檔存案，以便追索。

（14） 中間接頭

施工中由于電纜損壞的，需要中間接頭連接器，由制造廠直接供貨并協助安裝。

電纜截面選擇建議

1、按線芯溫升選擇截面

通過負載電流時，線芯溫度不超過電纜絕緣所允許的長期工作溫度。也就是通常說的按允許載流里選擇。

建議：電纜通過不同散熱條件地段，其對應的線芯工作溫度會有差異，應按最惡劣散熱條件地段(通常不超過1米)來選擇截面。

2、按電壓損失允許范圍選擇截面

用電設備端子電壓實際偏離額定值時，其性能將受到影響，影響的程度由電壓偏差的大小和持續時間而定。

建議：因著火時線芯溫度急劇升高而導致電壓損失增大，應按著火條件核算電壓損失，以保證重要設備持續運行。

因NG-A(BTLY)型號電纜卓越的隔熱和散熱特性，故只要按照正常情況選擇的電纜放大一至二級就可以。通常就可以滿足著火條件下的電壓偏差不大于-10%的條件。

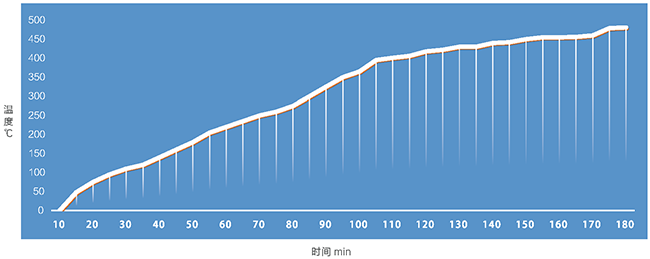

溫度曲線圖

            1000℃火焰下導體溫升曲線圖

         1000℃火焰燃燒180min后電纜端部導體溫度不超過65℃

NG-A(BTLY)型號柔性防火電纜在安裝完畢后能夠保證應急使用，平時也可作為耐溫 125℃無鹵阻燃電纜、 耐火電纜使用，因該系列電纜覆蓋面廣，既克服剛性防火電纜的缺陷，又發揮了柔性防火電纜的優勢，并且為各重點工程提供了實用產品，使現代工程在電氣線路中達到了短路不燃燒，燃燒不短路的功效；不僅在消防報警和緊急救生回路等防火性能上能夠成功應用，在高密度電流及其他特殊性能要求的情況下也能得推廣應用。

①耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。

②該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯,長度可根據用戶需要，整根無接頭整盤交貨。

③敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。

④具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。

⑤工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。

⑥防爆(電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。)

⑦耐腐蝕(BTLY型號礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|最外層有塑料外護套的保護，它仍然安全。)

⑧機械性強度高(BTLY礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能。)
